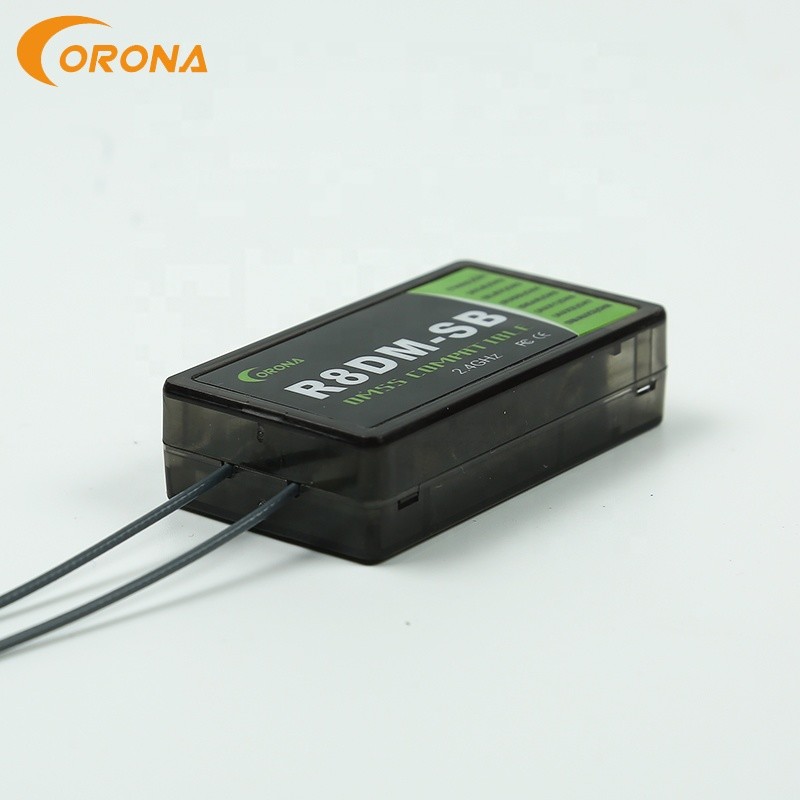

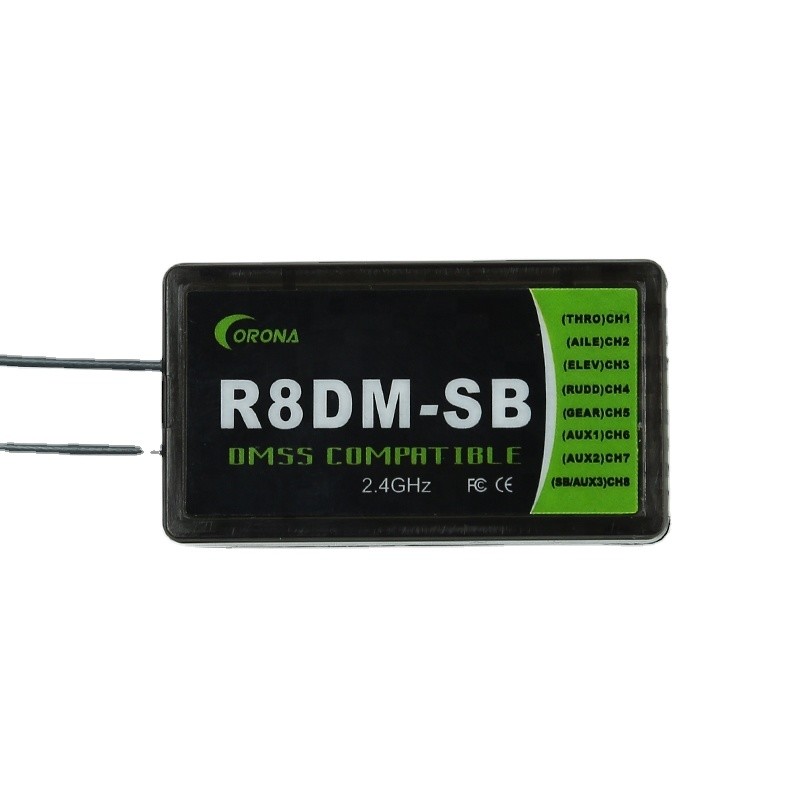

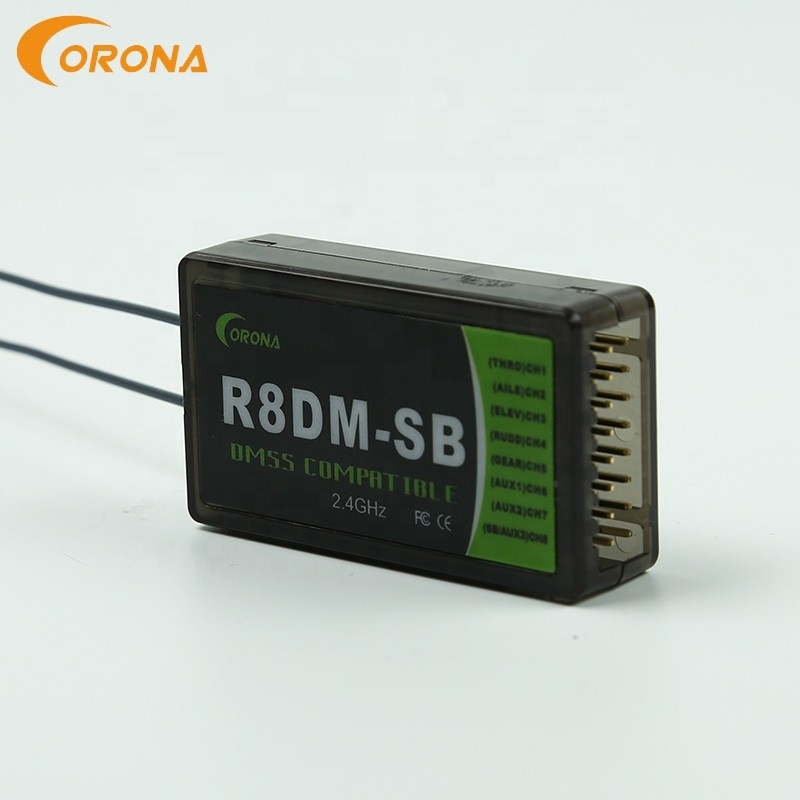

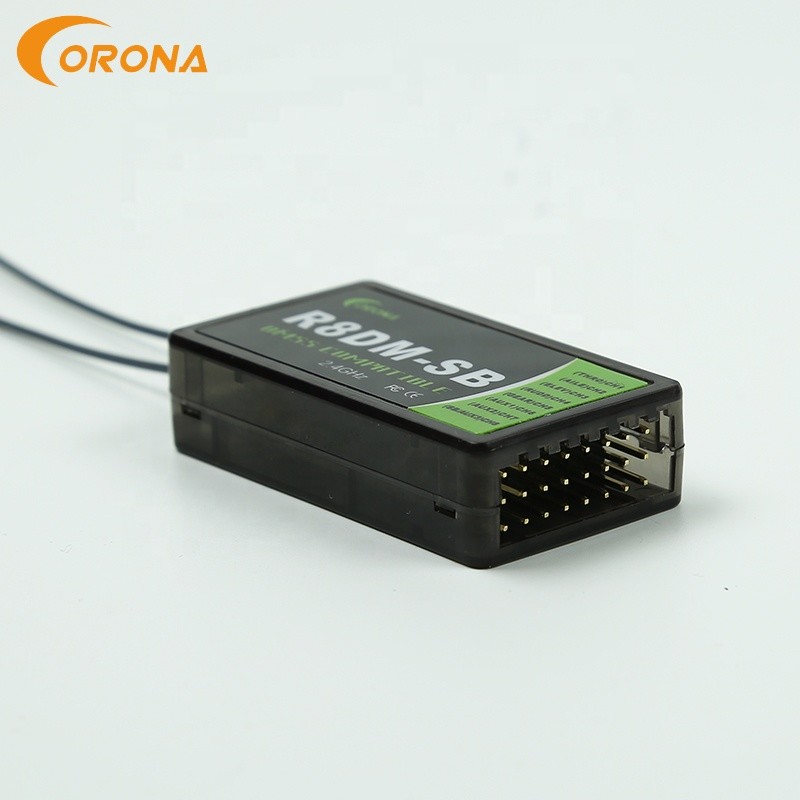

बिक्री के लिए मॉड्यूल जूनियर डीएमएसएस रिसीवर XG6 XG7 XG8 XG11 XG14 कोरोना R8DM-SB के लिए 2.4g रिमोट कंट्रोल

XG6, XG7, XG8, XG11 और XG14 के लिए कोरोना R8DM-SB 2.4g रिमोट कंट्रोल JR DMSS रिसीवर


उत्पाद वर्णन :








पैकिंग और वितरण
विक्रय इकाइयां: एकल आइटम
एकल पैकेज का आकार: 10X14.2X3 सेमी
एकल सकल वजन: 0.032 किग्रा
विशेषता:

• डब्ल्यूS.bus आउटपुट सपोर्ट के बिना सर्वो चैनलों का विस्तार करने के लिए, R8DM में 8 PWM चैनल हैं, R6DM में 6 PWM चैनल हैं और R4DM में 4 PWM चैनल हैं।
• इसके उपयोग सेS.BUS आउटपुट सपोर्ट सर्वो चैनलों का विस्तार करता है, R8DM S.BUS सिग्नल को आउटपुट करता है8 पर^वांचैनल,R6DM S.BUS सिग्नल को आउटपुट करता है6^वांचैनल औरR4DM सिग्नल ऑन करता है4^वांचैनल, बाकी चैनल अभी भी मानक PWM सिग्नल का उत्पादन करते हैं।
• 13mS के तहत विलंबताको जोड़नेसाथजेआर-एक्सजी7, और लिन के तहत 14mS विलंबताराजाअन्य ट्रांसमीटरों के साथ।

विशेष विवरण:

• वोल्टेज रेंज: 3.6~8.5V
• ऑपरेटिंग करंट: 35mA~60mA
• ऑपरेशन तापमान: -10 ~ 70 डिग्री सेल्सियस
• विलंबता: 13mS या 14mS
• संवेदनशीलता: R8DM के लिए लगभग -100dBm, R6DM के लिए -98dBm और R4DM के लिए -96dBm
• वजन: R8DM के लिए 11g, R6DM के लिए 8g और R4DM के लिए 7g

उत्पाद पैकिंग:
रिसीवर x1,
शॉर्ट सर्किटर X1,
स्क्रूड्राइवर टूल x1
बाइंड प्रक्रिया:

1. JR DMSS ट्रांसमीटर चालू करें, इसे रिसीवर के 0.5M ~ 1.0m के भीतर रखें।ट्रांसमीटर चालू होने पर ट्रांसमीटर पर किसी भी अतिरिक्त ऑपरेशन की अनुमति नहीं है।
2. शॉर्ट-सर्किटर डालें।सम्मिलित स्थान विभिन्न ट्रांसमीटरों के रूप में बदलता है।एक शॉर्ट-सर्किटर कनेक्ट करें जैसा कि चित्र में दिखाया गया है:

ऊपर चित्र के रूप में बाइंड करते समय शॉर्ट-सर्किटर सम्मिलित करना।
सलाह: डालने का स्थान विभिन्न ट्रांसमीटरों के रूप में बदलता है।


3. रिसीवर के बटन को दबाते हुए बैटरी को रिसीवर से कनेक्ट करें।रेड एलईडी चालू है और ग्रीन एलईडी बंद है जब रिसीवर सिग्नल खोज रहा है, और फिर, ग्रीन एलईडी और रेड एलईडी बंद है, जो इंगित करता है कि बाइंड सफल है।

विफल-सुरक्षित सेटिंग:
JR DMSS रिसीवर के संचालन की तरह ही DMSS ट्रांसमीटर पर R8DM, R6DM या R4DM सेट विफल रहता है।हम पुरजोर अनुशंसा करते हैं कि आप अपने मॉडलों को उड़ाने से पहले सुरक्षित सुविधा सेट करें।रिसीवर के सिग्नल खोने के बाद एक उपयोगी फेलसेफ सेटिंग मॉडल के थ्रॉटल को बंद कर देगी, ताकि यह अनियंत्रित रूप से उड़ न जाए।
SBUS आउटपुट मोड और नॉन sbus आउटपुट मोड का फ़ंक्शन स्विचिंग विवरण:
यदि आपका रिसीवर आपके ट्रांसमीटर से जुड़ा हुआ है, तो कृपया अपने ट्रांसमीटर को बंद कर दें।जब आपके रिसीवर की एलईडी लाइट लाल हो, तो बटन को नीचे दबाएं और इसे 6 सेकंड से अधिक समय तक दबाए रखें और 10 सेकंड से अधिक नहीं, हरी एलईडी फ्लैश देखने के लिए बटन को छोड़ दें।उसके बाद, बटन को फिर से नीचे धकेलने पर, रिसीवर लाल बत्ती पर वापस आ जाता है, जो एक पूर्ण आउटपुट मोड स्विच को सफलतापूर्वक प्रस्तुत करता है।
जब हरी एलईडी धीमी गति से चमकती है तो गैर एसबीयूएस आउटपुट मोड एसबीयूएस आउटपुट मोड में स्विच करती है, और जब हरी एलईडी तेजी से चमकती है तो एसबीयूएस आउटपुट मोड गैर एसबीयूएस आउटपुट मोड में स्विच हो जाता है।
SBUS आउटपुट मोड के तहत, आप पिछले सर्वो चैनल पर S.BUS आउटपुट प्राप्त कर सकते हैं और अन्य चैनल फ़ंक्शन बदले नहीं जाते हैं।
नोट: यदि आप रिसीवर को सामान्य मोड में रीसेट करना चाहते हैं, तो आप रिसीवर को अपने ट्रांसमीटर से रिबाइंड कर सकते हैंया मोड स्विचिंग फिर से करें।
यूकाम करने की स्थिति के तहत,एलईडी स्थिति बताए गएनीचे के अनुसार:
